Manuali ERGOVENT RONDO, KVADRO per l’installazione

I diffusori ERGOVENT possono aiutare a nascondere i sistemi di climatizzazione quando utilizzati con unità fan-coil. Le velocità del vento sono più basse, rendendo il climatizzatore più silenzioso e l'aria viene distribuita in modo più uniforme nella stanza quando i modelli RONDO sono posizionati in diversi angoli della stanza.

I diffusori ERGOVENT possono essere facilmente collegati a qualsiasi sistema di distibuzione aria con condotti da 100 mm, 125 mm, 150 mm o 160 mm di diametro. Se vengono utilizzati condotti in acciaio, il diffusore può essere collegato direttamente o tramite una tubazione flessibile. Se si utilizza un sistema di distibuzione con tubi flessibili in plastica da 75 mm, il diffusore può essere collegato tramite un plenum standard o mediante un plenum speciale ERGOVENT.

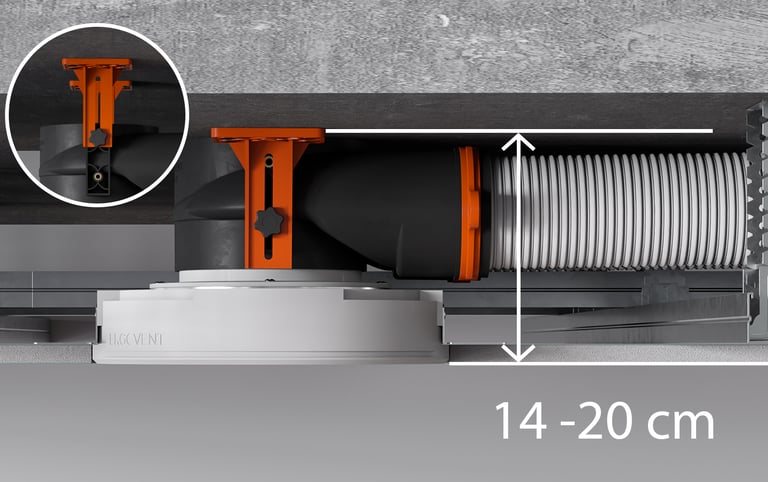

Dimensioni necessarie per una corretta installazione:

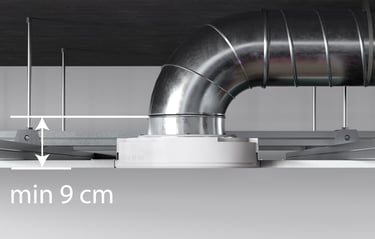

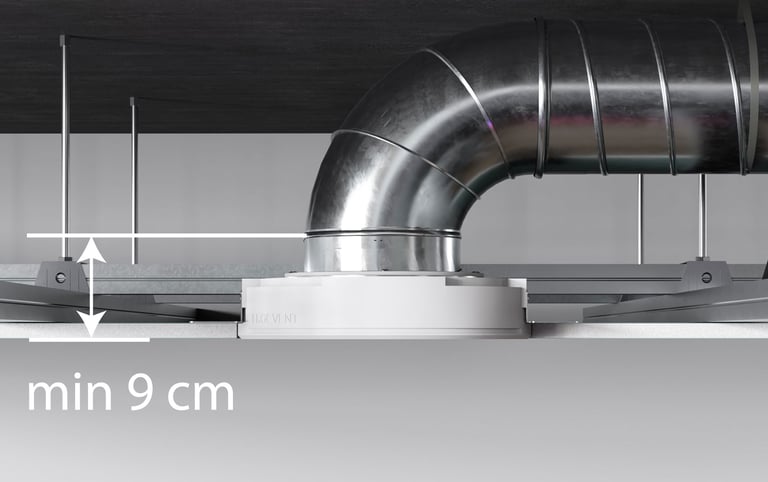

Condotti in acciaio. Connessione diretta

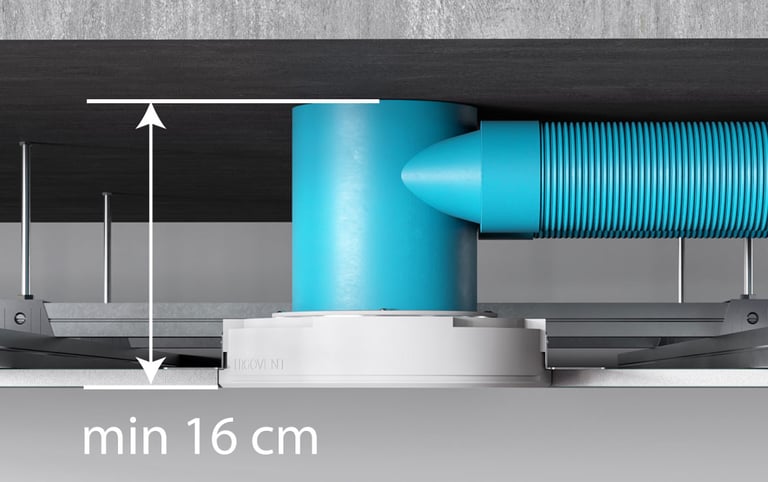

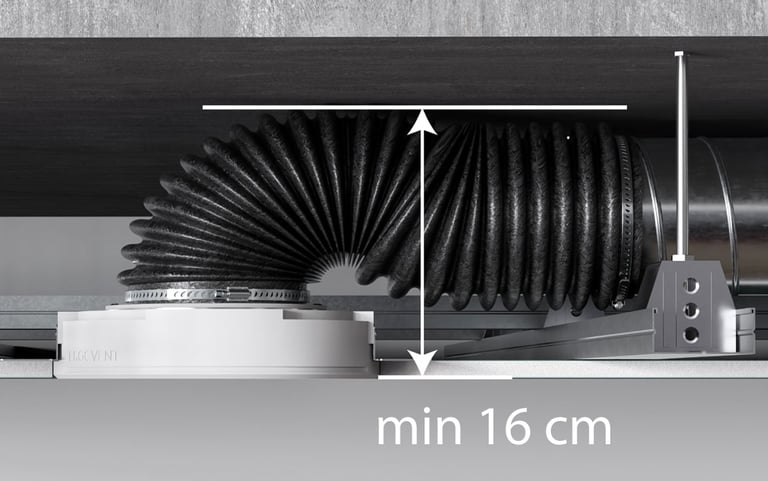

Condotti in acciaio. Collegamento con tubo corrugato flessibile

Condotti in plastica da 75 mm.
Connessione con plenum standard.

Condotti in plastica da 75 mm.

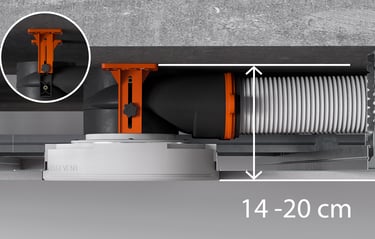

Collegamento con plenum ribassato ERGOVENT

Modalità di installazione

Qui mostreremo tutte le possibilità di collegamento del diffusore.

OPZIONE 1

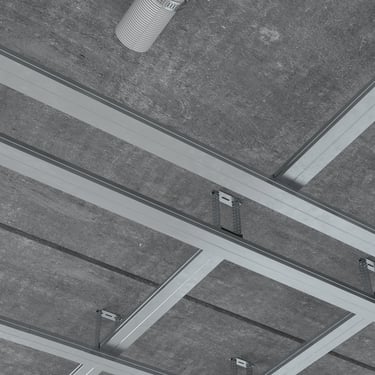

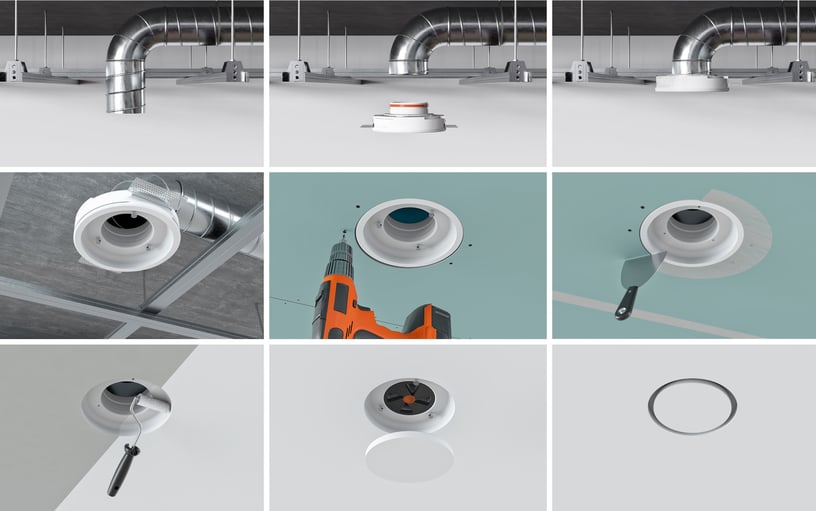

COLLEGAMENTO DIRETTO AD UN CONDOTTO IN ACCIAIO

OPTIE 2

TRAMITE TUBO CORRUGATO FLESSIBILE (sistema di condotti in acciaio)

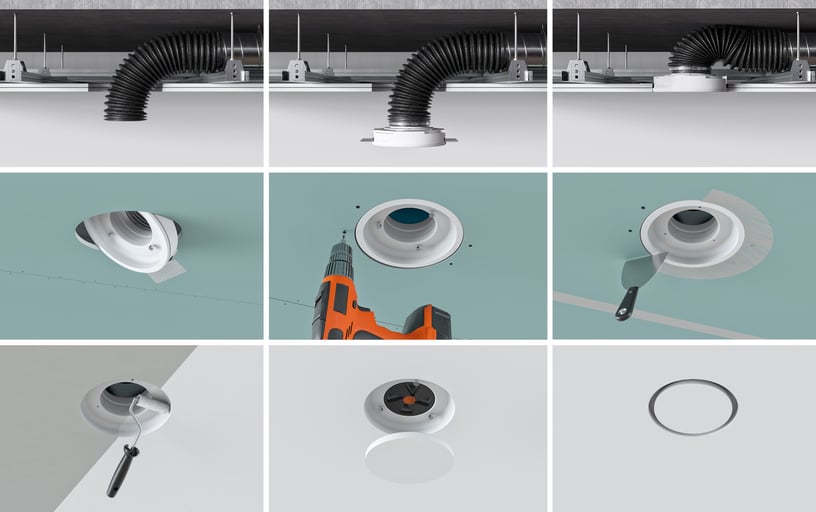

I diffusori possono essere collegati ai condotti in acciaio anche tramite un tubo flessibile corrugato.
Questa tipologia è molto semplice da realizzare

OPZIONE 3

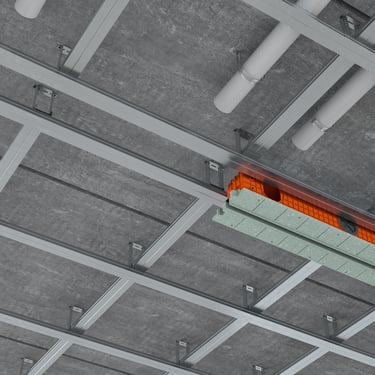

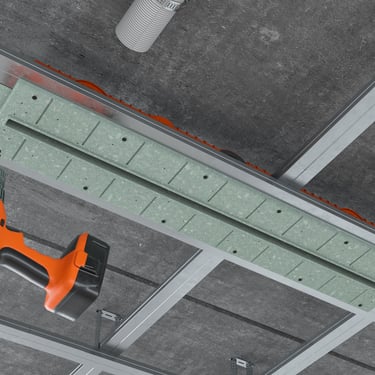

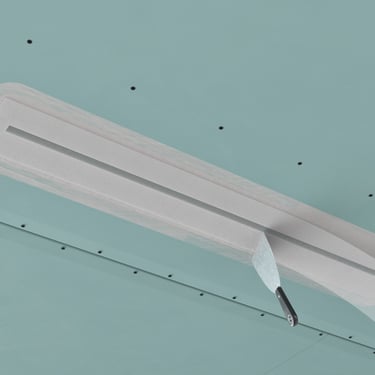

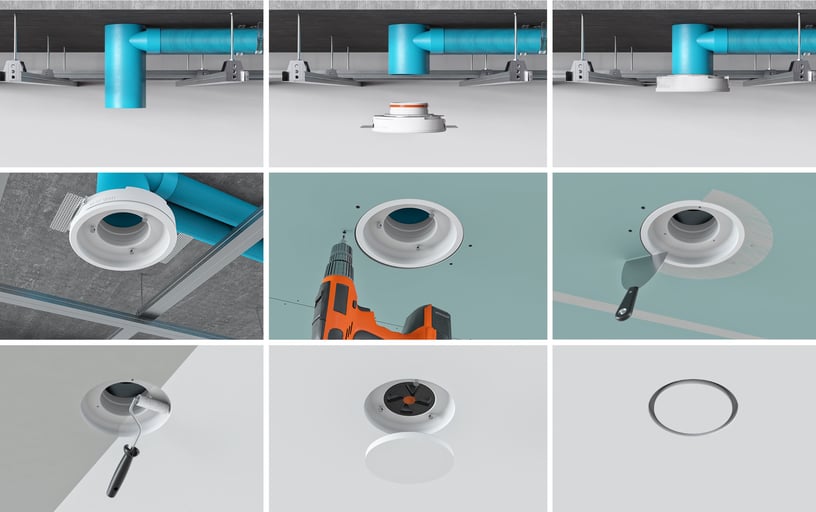

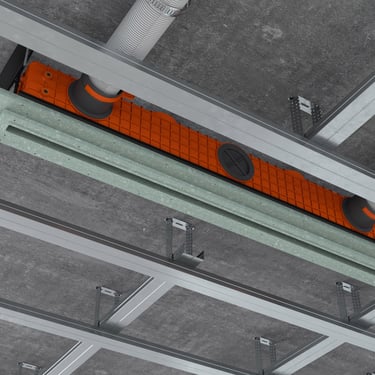

COLLEGAMENTO TRAMITE PLENUM DI DIFFUSIONE PRIMA DEL MONTAGGIO DEL CARTONGESSO

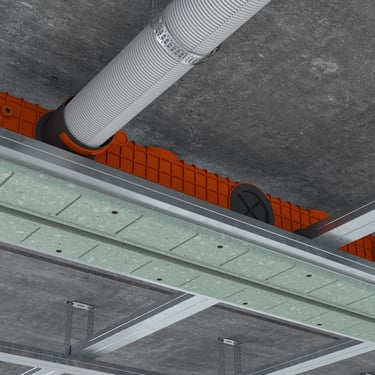

Se nel sistema di ventilazione vengono utilizzati condotti flessibili in plastica (diametro 75 mm), i diffusori vengono collegati tramite apposito plenum.

OPZIONE 4

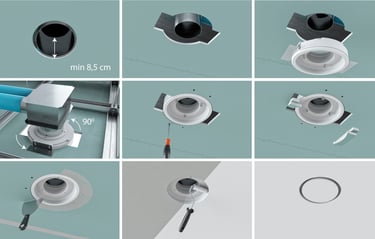

INSTALLAZIONE DOPO LA POSA DEL CARTONGESSO

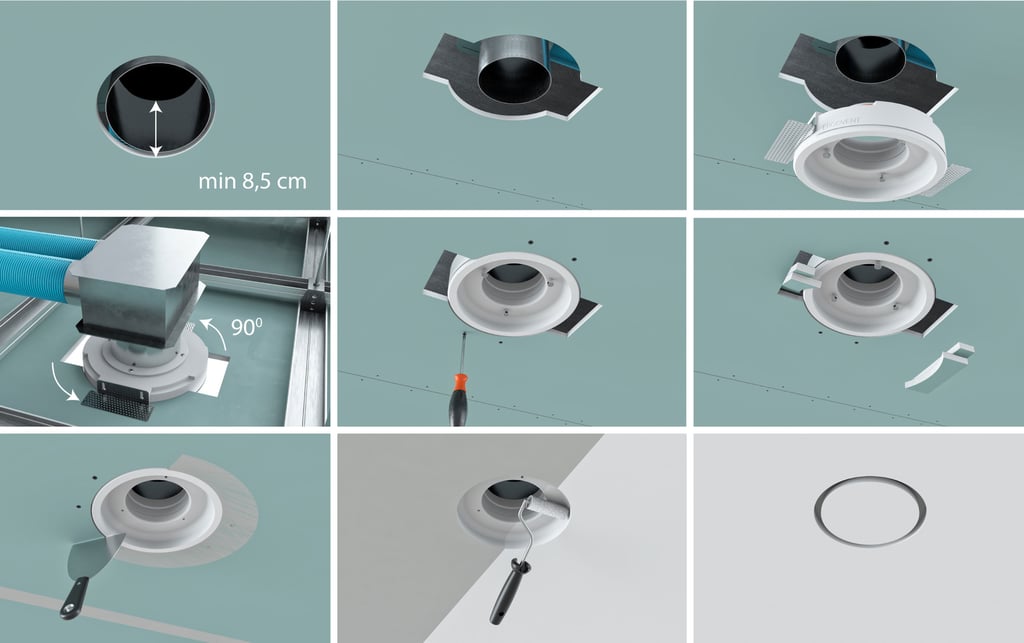

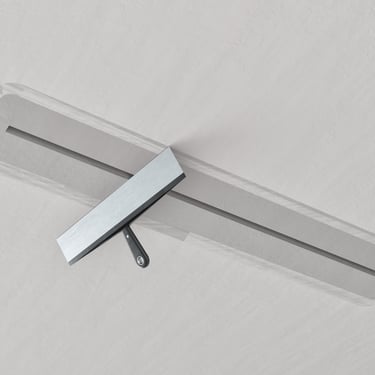

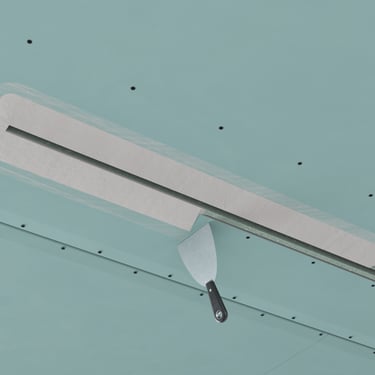

Se il controsoffitto è già esistente e i condotti di ventilazione sono stati tagliati a filo della superficie in cartongesso, installare il diffusore ERGOVENT come segue:

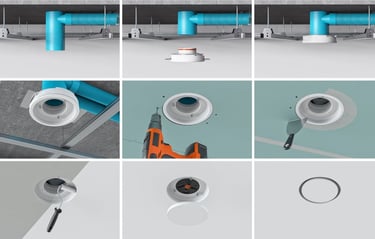

RONDO, KVADRO istruzioni dettagliate

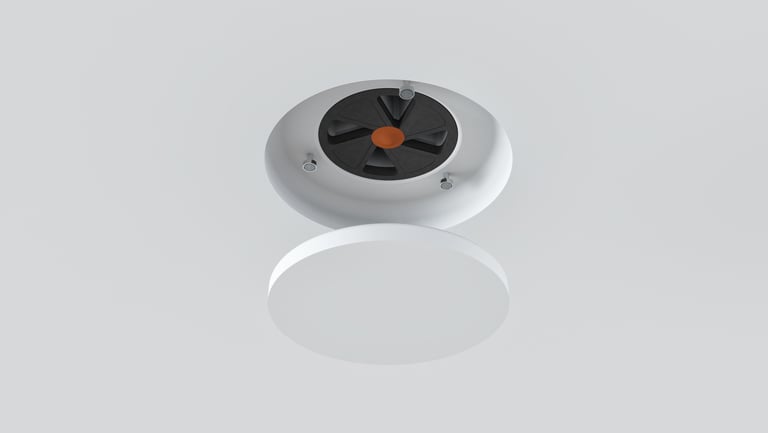

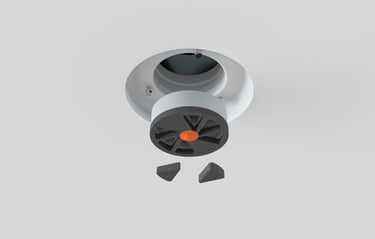

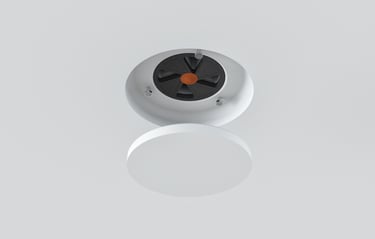

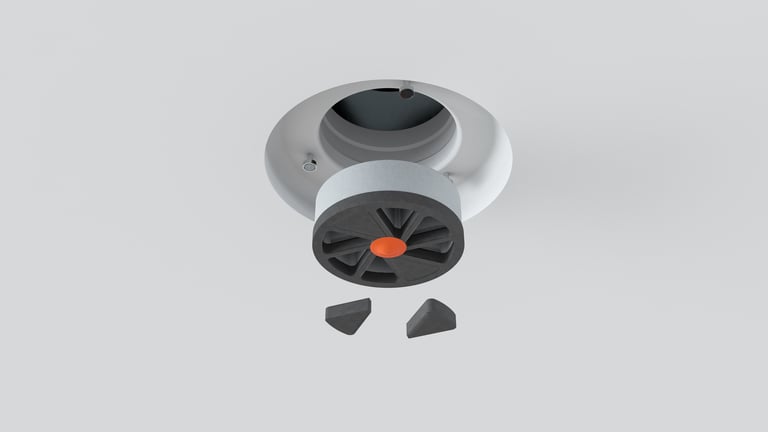

La copertura del diffusore deve essere sempre a livello del soffitto. Ogni diffusore è dotato di una comoda valvola di bilanciamento ERGOVENT. Se è necessario regolare ulteriormente il flusso d'aria, si consiglia di utilizzare queste serrande.
